Simulasi Dasar I/O Menggunakan Switch | Centum VP Yokogawa

Simulasi Dasar I/O Menggunakan Switch dengan menggunakan Centum VP Yokogawa. Terdapat 5 langkah atau cara untuk simulasi Input  / Output dengan menggunakan control casecade. Dimulai dari membuat project baru, inisialisai switch, membuat function block, melakukan test function dan terakhir simulasi.

 A.    Membuat Project Baru

1.      Buka System View.

2.      Membuat project baru dengan cara pilih Tab [File] > [Create New] > [Project...].

3.  Setelah itu akan muncul jendela [Outline] yang berguna untuk mengisi identitas pengguna [Centum VP Software Information] dan informasi project yang dibuat [Project Information]. Setelah itu pilih [OK].

4.   Jendela [Create New Project] akan muncul, menuliskan nama project pada bagian [Project] dan mengatur lokasi penyimpanan project pada bagian [Position]. Pililah lokasi penyimpanan yang mudah diingat tapi untuk default nya akan disimpan di [Data C] komputer anda. Setelah itu pilih [OK].

5.   Jendela [Create New FCS] akan mucul, pada tahap ini isikan seperti data berikut ini.

·           Station Type              : AVF10D Duplexed Field Control Unit (For Vnet/IP and FIO, 19” Rack mountable Type)

·           Database Type          : General Purpose

·           Domain Number       : 1

·           Station number          : 1

Pada kolom isian yang lain biarkan kosong, lalu klik [OK].

6.   Tahap selanjutnya membuat HIS baru pada jendela [Create New HIS], pada tahap ini isikan seperti data berikut ini.

·           Station Type              : PC with Operation and Monitoring Functions

·           Domain Number       : 1

·           Station number          : 64



 B.    Inisialisasi Switch

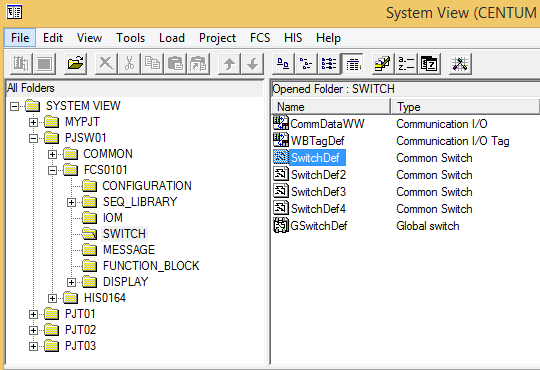

1.  Menginisialisasi Global Switch dapat dilakukan dengan cara memilih subfolder project yang telah dibuat [PJSW01]  > pilih subfolder [FCS0101] > pilih [SWITCH] > klik dua kali [SwitchDef2]/[Common Switch].

2.    Setelah itu akan muncul jendela [Common Switch Builder] >. Isilah Tag Name pada baris [ELEMNT NUMBER] %SW0401 dengan (Tag Comment Kosong), dengan data sebagai berikut.

Tag Name	Btn1
SAKLAR	Pilih warna yang diinginkan, misal (Yellow)

Setelah itu pilih [Save].



 C.    Membuat Function Block

1.  Membuat ‘Function Block’ dengan cara membuka subfolder project yang telah dibuat [PJSW01]  >  [FCS0101] >  [FUNCTION BLOCK] > klik dua kali [DR001], maka akan muncul jendela [Control Drawing Builder].

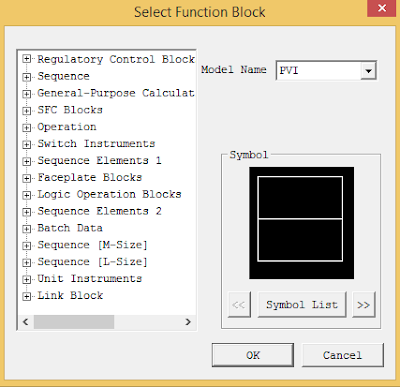

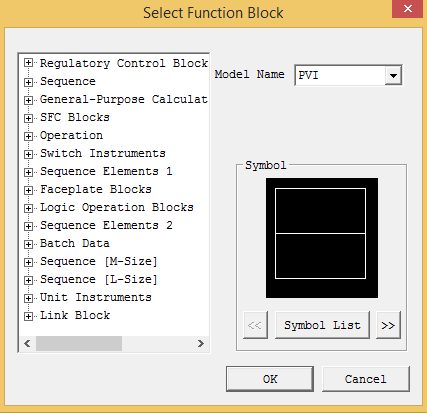

2.     Pada Modul ini digunakan jenis Block [PVI] dan [CALCU]. Untuk memulai membuat Blcok dilakukan langkah berikut ini. Pilih tools [Function Block] maka akan muncul jendela [Select Function Block], kemudian ketikkan jenis Block  yang ingin digunakan [PVI] pada bagian [Model Name] dan setelah itu pilih [OK].

3.    Buatlah tiga Function Block [PVI] dan 1 Function Block[CALCU] dengan memberi nama sebagai berikut.

[PVI 1]     :           INDIKATOR1

[PVI 2]     :           INDIKATOR2

[PVI 3]     :           INDIKATOR3

[CALCU] :           CALCU1

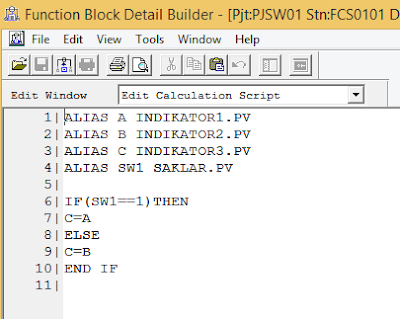

4.    Langkah selanjutnya adalah dengan mengedit script dari block [CALCU1] dengan cara pilih Block [CALCU1] > Klik Kanan > pilih [Edit Detail] setelah itu ketikkan secript seperti gambar berikut ini. Jika sudah maka pilih [Save] dan pastikan tidak ada error.

        D.    Melakukan Test Function dan Simulasi

1.    Test Function dapat dilakukan dengan membuka subfolder project yang telah dibuat [PJSW001] > klik kanan [FCS101] >  [FCS] >  [Test Function].

2.      Jika ada jendela konfirmasi maka pilis [OK]. Setelah itu maka akan terjadi

a.         Fungsi operasi dan monitoring akan masuk ke mode virtual test.

b.        FCS simulator mulai berjalan.

c.         Pembuatan data wiring secara otomatis dan akan segera didownload ke FCS.

3.     Setelah itu akan muncul jendela Test Function [FCS0101].

4.       Selanjutnya memanggil Switch Function yang telah dibuat sebelumnya dengan cara memilih [NAME] yang ada pada bagian kiri kemudian pada bagian [Window Name Input] ketikkan Function yang ingin dipangil misal [SAKLAR] setelah itu pilih [Call] maka akan muncul Jendela Switch Function tersebut.

5. Panggil Switch Function lainnya, yaitu [INDIKATOR1], [INDIKATOR2] dan [INDIKATOR3] sehingga tampilan simulasinya seperti berikut ini.

6.   Langkah selanjutnya adalah menyetel [INDIKATOR1] dan [INDIKATOR2] ke fungsi CALCU dengan cara pilih Function [INDIKATOR1] kemudian klik kanan >  [Tuning]

Maka akan muncul jendela [INDIKATOR1 TAN], setelah itu pilih Tab [CAL] > maka akan muncul jendela baru [INDIKATOR1 ?] > pilih simbol (O) yang disebelah kanan > kemudian Close jendela [INDIKATOR1 TAN]. Lakukan juga penyetelan pada [INDIKATOR2] dengan cara yang sama pada [INDIKATOR1].

7.      Melakukan input nilai pada [INDIKATOR1] dan [INDIKATOR2] dengan cara memilih logo ketupat biru yang ada di bawah Function [INDIKATOR1] maka akan muncul jendela baru [INDIKATOR1], pada bagian data isilah angka yang diinginkan dengan Range nilai 0-100. Lakukan juga pada [INDIKATOR2].

8.       Bersdasarkan script yang telah ditulis di Function Block  [CALCU1] maka simulasi akan berjalan sebagai berikut.

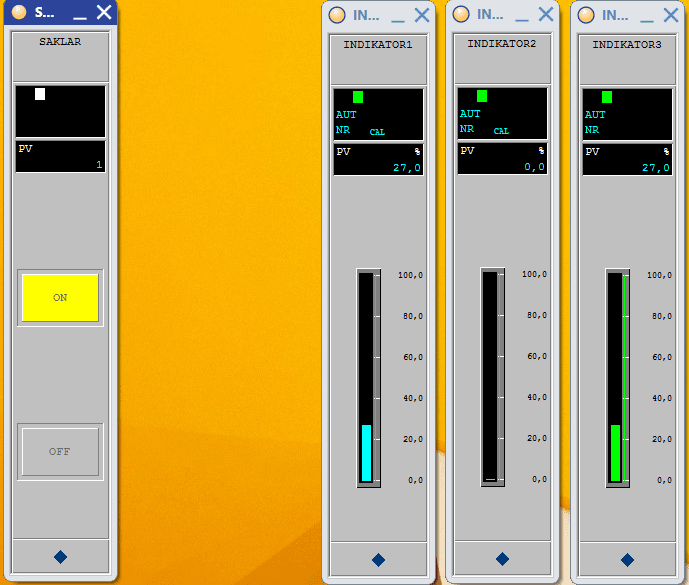

a.             SAKLAR ON

Ketika SAKLAR dalam keadaan ON maka nilai [INDIKATOR3] akan mengikuti nilai pada [INDIKATOR1], jadi [INDIKATOR3] = [INDIKATOR1].

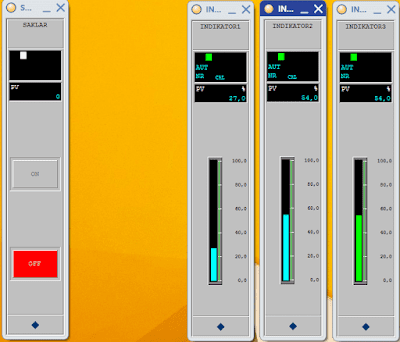

b.             SAKLAR OFF

         Ketika SAKLAR dalam keadaan OFF maka nilai [INDIKATOR3] akan mengikuti nilai pada [INDIKATOR2], jadi [INDIKATOR3] = [INDIKATOR2].

Jadi itulah materi tentang Simulasi Dasar I/O Menggunakan Switch dengan menggunakan Centum VP Yokogawa. Semoga bisa menambah ilmu pengetahuan kalian. Sekian dan terima kasih.
