Pengertian, Prinsip Kerja Dan Diagram Saklar Impuls
Salah satu komponen penting dalam sebuah instlalasi listrik adalah Saklar. Saklar merupakan suatu komponen listrik yang dapat memutuskan atau menghubungkan aliran listrik dari sumber menuju beban. Ada berbagai jenis saklar dalam sebuah instalasi, diantaranya saklar tunggal, seri, tukar, silang, impuls, limit dll. Namun pada kesempatan kali ini kami hanya membahas tentang pengertian saklar impuls, cara kerja atau prinsip kerja saklar impuls, simbol saklar impuls dan instalasi pengawatan saklar impuls.
A. Pengertian Saklar Impuls
Saklar impuls adalah salah satu jenis saklar yang bekerja berdasarkan prinsip elektromagnetik dengan posisi saklar yang akan berubah setiap impuls bekerja ketika ada tegangan yang masuk ke coil. Dalam pengoperasiannya, saklar impuls harus dikombinasikan dengan saklar tekan (push button). Saklar tekan adalah saklar yang dapat menghubungkan dan memutuskan aliran listrik tanpa adanya penguncian.
Dalam mengontrol sebuah beban (on atau off), saklar tekan berfungsi sebagai kontrol bantu sehingga apabila ada sinyal dari saklar tekan maka impuls akan bekerja dan membuat beban akan ON atau OFF.
B. Cara Kerja Saklar Impuls
Saklar impuls bekerja berdasarkan prinsip elektromagnetik sehingga apabila ada tegangan kerja yang berasal dari saklar tekan (push button) masuk ke coil maka akan mengaktifkan saklar impuls. Saklar impuls yang bekerja akan memberikan sinyal ke beban (ON atau OFF). Dengan sederhana prinsip kerja saklar impuls sebagai berikut :
Push button di tekan > Impuls bekerja ON > lampu nyala
Push button di tekan > Impuls bekerja OFF > lampu padam
Push button di tekan > Impuls bekerja ON > lampu nyala
Push button di tekan > Impuls bekerja OFF > lampu padam
Begitu seterusnya...
C. Simbol Saklar Impuls dan Saklar Tekan
Simbol Saklar Impuls Pada Diagram Lokasi
Simbol Saklar Impuls Pada Diagram Pengawatan
Simbol Saklar Impuls Pada Diagram Kerja
Simbol Saklar Tekan Pada Diagram Lokasi
Simbol Saklar Tekan Pada Diagram Pengawatan
Simbol Saklar Tekan Pada Diagram Kerja
D. Instalasi Pengawatan Saklar Impuls
Berikut ini merupakan gambar diagram lokasi, pengawatan dan kerja pada saklar impuls dengan 1 saklar impuls, 4 saklar tekan dan 1 buah lampu. Instalasi ini bertujuan untuk mengendalikan sebuah beban (lampu) di empat tempat berbeda.
Diagram Lokasi atau diagram satu garis Saklar Impuls
Diagram Pengawatan (Wiring Diagram) Saklar Impuls

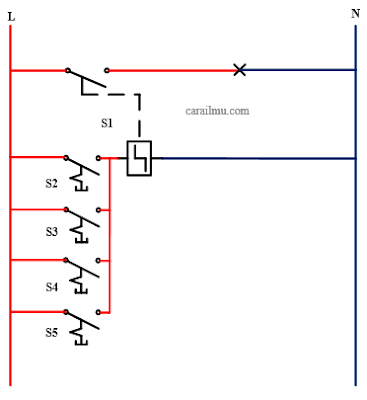

Diagram Kerja Saklar Impuls
Jadi itulah pembahasan mengenai pengertian saklar impuls, simbol saklar impuls, simbol saklar tekan, cara kerja atau prinsip kerja saklar impuls dan diagram instalasi dari saklar impuls. Semoga apa yang telah kami bagikan dapat bermanfaat bagi kalian. Apabila ada pertanyaan maupun kritikan silahkan komen di bawah. Kami akhiri dengan ucapan terima kasih.
